As Casas com telhado embutido são uma característica dos projetos modernos.
Além de permitir projetos modernos, tanto de casas térreas como duplex, a grande vantagem do telhado escondido é o custo da construção, que é muito menor do que com telhado aparente.
Vamos entender melhor sobre esse conceito de projeto de casa moderna?
O QUE É TELHADO EMBUTIDO
Telhado embutido, simplesmente, é quando a cobertura da casa fica oculta. Ela fica totalmente “invisível”, porque fica escondido por uma platibanda que dá o acabamento à construção (abaixo você vai saber o que é platibanda).
Assim, olhando a fachada da casa com telhado embutido não se consegue ver a cobertura da laje.
Um dos grandes atrativos dos telhados embutidos é o seu preço, que é muito menor que o telhado com telhas aparentes.
Esse custo menor é porque é um telhado simples e rápido de se construir, a mão de obra não precisa ser especializada e, ainda, os materiais empregados são também baratos.
Todo telhado precisa de manutenção, especialmente com o passar dos anos.
Nesse caso, ao contrário da telha cerâmica, utilizadas nos telhados aparentes, que tem uma infinidade de fabricantes e cada um deles possui a sua forma, o que pode gerar grande dificuldade de encontrar telhas do mesmo fabricante para uma substituição anos depois.
Já no telhado oculto isso já não acontece, porque as telhas são fáceis de encontrar.
As telhas mais utilizadas nos telhados embutidos são as de fibrocimento, polipropileno e as metálicas.
Atualmente os telhados escondidos estão sendo muito utilizados, seja porque proporciona uma redução de custo à construção, como também dá um ar moderno à residência.
Esse tipo de telhado tem grande versatilidade e pode ser utilizado tanto em construções térreas, como em casas duplex.
Para projetos de casas com pé direito alto o telhado oculto é o ideal.
Não menos importante é que esse tipo de telhado também é ecologicamente correto, uma vez que as telhas mais utilizadas são menos agressivas ao meio ambiente para a sua fabricação do que as de cerâmica.
Logo abaixo você verá alguns exemplos de casas com telhado embutido.
PARTES DO TELHADO EMBUTIDO
Para construção do telhado embutido são necessários:
A platibanda é o oculta as telhas. É feita de alvenaria e a sua altura depende da necessidade do caimento das telhas.
As mais utilizadas são as de fibrocimento, de metal e a de prolipopileno.
Que pode ser de metal ou madeira.
Podem ser de metal ou de alvenaria.
Também podem ser de metal ou de alvenaria.
TIPOS DE TELHAS PARA CASAS COM TELHADOS EMBUTIDOS
Existem uma grande variedade de telhas no mercado que podem ser utilizadas para a cobertura do telhado onde ficarão escondidas.
Entretanto, não há qualquer sentido em se utilizar telhas coloridas, que são muito mais caras.
Até mesmo as telhas de polipropileno, não são indicadas, dado que são transparentes e deixam passar os raios solares, aquecendo a laje além de serem frágeis.
O mais importante na escolha do tipo de telha para o telhado é que sejam resistentes, não só quanto à manutenção, quanto também para sua instalação, e tenham o melhor custo benefício
Telha de Fibrocimento
A telha de fibrocimento é fabricada com 90% de cimento e 10% de amianto. Porém não é o mesmo amianto que foi proibido pela Lei nº 9055/95, pelo Decreto 2350/97 e pela Portaria 3214/78. O amianto utilizado nesse tipo de telha é o de crisotila.
As telhas de fibrocimento são fabricadas em diversos tamanhos e espessuras. No geral, o comprimento varia de 65 cm a 4 metros, enquanto as espessuras são entre 4 e 8 mm.
As telhas de fibrocimento tem alta durabilidade. Conforme a manutenção e o cuidado, podem durar entre 30 a 70 anos. Porém, a garantia média dada pelos fabricantes é de cinco anos.
A inclinação ideal para a telha de fibrocimento dependerá de fatores como a largura do seu telhado e a espessura da telha. Porém, no geral, elas possuem inclinação mais baixa que em relação a outros modelos.
A inclinação deve seguir a orientação do fabricante.
Se você usar uma inclinação maior ou menor que a adequada, poderá ter problemas com vazamentos.
A NBR 7196/20 normatiza a construção de telhados com as Telhas de Fibrocimento.
![Telha de fibrocimento](https://construindoparamorar.com.br/wp-content/uploads/2022/04/Telha-de-fibrocimento-1024x576.jpg)
Telha de Polipropileno
As telhas de polipropileno também são leves, mas não tão resistentes ao impacto como as de fibrocimento. São eficazes contra intempéries como umidade, corrosão, mofo e ataque de agentes químicos.
Pode ser encontrada de forma opaca ou transparente e se adapta a diferentes ambientes.
Porém as telhas de polipropileno não são as mais indicadas para o telhado por ser mais cara que a de fibrocimento e ter conforto térmico inferior.
Esse tipo de telha é interessante quando utilizada de forma intercalada com a de fibrocimento para deixar o ambiente interno com a iluminação natural do dia.
![Telha de Polipropileno](https://construindoparamorar.com.br/wp-content/uploads/2022/04/Telha-de-Polipropileno-1024x576.jpg)
Telha Metálica
Existem dois tipos de telhas metálicas que são as telhas galvalume e as galvanizadas.
O que difere os dois tipos de telhas é o processo de fabricação.
Devido ao composto as telhas galvalume são cerca de duas vezes mais duráveis que as telhas galvanizadas.
Os modelos mais comuns de telhas metálicas são a ondulada e trapezoidal.
A telha metálica é excelente para o telhado uma vez que é ainda mais leve e mais resistente que a de fibrocimento, só perdendo no preço.
Essas telhas são encontradas com tamanho de 2 até 6 metros de comprimento, e a sua espessura é de 0,43; 0,50 e 0,65 mm.
![Telha Metálica](https://construindoparamorar.com.br/wp-content/uploads/2022/04/Telha-Metalica-1024x576.jpg)
ESTRUTURA DO TELHADO EMBUTIDO EM METAL
A estrutura do telhado embutido pode ser feita de diversos materiais, tais como madeira, metal, ou perfil de steel frame.
Assim, o que conta nesse caso é a disponibilidade de material e de mão de obra capaz de executar o serviços.
Hoje, devido ao custo da madeira, se esta optando por fazer a estrutura de metal.
![Estrutura de telhado embutido](https://construindoparamorar.com.br/wp-content/uploads/2022/04/Estrutura-de-telhado-embutido-3.jpeg)
![](https://construindoparamorar.com.br/wp-content/uploads/2022/04/Estrutura-de-telhado-embutido-2.jpeg)
ESTRUTURA DO TELHADO EMBUTIDO DE MADEIRA
Antigamente, quando a estrutura do telhado era feita exclusivamente de madeira, a estrutura era composta de tesouras e terças.
TESOURAS
As tesouras são as estruturas triangulares que suportam e distribuem o peso total do telhado para a laje.
As tesouras são colocada no mesmo sentido que as telhas e ficam presas na laje e na platibanda.
TERÇAS
As terças são vigas de madeira individuais que se fixam nas tesouras fazendo a ligação entre todas elas.
As telhas são fixadas nas terças, por isso elas são colocadas no sentido contrário das telhas.
conectam as tesouras. Elas suportam e distribuem os pesos das telhas para as tesouras.
Veja abaixo as tesouras e as terças.
![Telhado embutido - tesouras e terças](https://construindoparamorar.com.br/wp-content/uploads/2022/04/Telhado-embutido-tesouras-e-tercas.jpg)
ESTRUTURA TIPO TOQUINHO
Atualmente também tem sido utilizado uma forma mais econômica para se preparar a estrutura do telhado embutido que é o tipo toquinho.
Nessa estrutura são colocadas peças (de metal ou madeira) que recebem as terças e são fixadas diretamente na laje por tocos.
Veja um exemplo abaixo.
![](https://construindoparamorar.com.br/wp-content/uploads/2022/04/Telhado-embutido-tesouras-e-tercas-2-1024x576.jpg)
PLATIBANDA
Platibanda é uma espécie de muro que é utilizado no telhado embutido para ocultar a estrutura do telhado.
Nas duas imagens acima você vê um exemplo de platibanda.
A platibanda também serve como apoio para a estrutura do telhado ou da calha.
RUFOS
O rufo é a parte que protege a junção da telha com a parede da platibanda contra a umidade, em geral os rufos são feitos de chapas galvanizadas.
Os tipos de rufos de chapa mais utilizados nesse tipo de telhado são o de encosto, água furtada e o interno.
O rufo de chapa galvanizada pode ser substituído pela vedação feita de alvenaria chamada de cordão de massa.
A vedação de alvenaria (cordão de massa) substituindo o rufo de chapa é simples, rápida, eficiente e mais barata.
Rufo de chapa Galvanizada
Rufo de chapa Galvanizada
![](https://construindoparamorar.com.br/wp-content/uploads/2022/04/Tipos-de-Rufos-para-telhado-embutido.jpg)
![](https://construindoparamorar.com.br/wp-content/uploads/2022/04/Rufos-telhado-embutido.jpg)
Cordão de massa
![Cordao-de-massa-para-vedacao-de-telhado-embutido.](https://construindoparamorar.com.br/wp-content/uploads/2022/04/Cordao-de-massa-para-vedacao-de-telhado-embutido-1024x576.jpg)
![](https://construindoparamorar.com.br/wp-content/uploads/2022/04/Cordao-de-massa-para-vedacao-de-telhado-embutido-2.jpg)
“O telhado aparente é uma das partes mais caras de uma construção, porque, além do custo do material ser maior, o da mão de obra também é maior, uma vez que é especializada.“
CALHAS
Assim, como o rufo, a calha pode ser de chapa ou de alvenaria.
O USO DO BEIRAL
Mesmo no telhado oculto pode ser utilizado beiral, aliais é o que vai dar acabamento e sofisticação à construção, e ele pode ser feito de diversas formas, e com inúmeros acabamentos.
Leia mais sobre o beiral em nosso artigo Telhado Embutido: O que É, Como Fazer e Principais Vantagens.
VANTAGENS E DESVANTAGENS DO TELHADO EMBUTIDO
VANTAGENS
Se você vai construir deve considerar o telhado embutido no seu projeto.
O telhado aparente é uma das partes mais caras de uma construção, porque, além do custo do material ser maior, o da mão de obra também é maior, uma vez que é especializada.
Se você quiser ter uma ideia da diferença do custo entre fazer uma casa com telhado aparente e uma com o embutido, tendo o projeto da sua casa em mãos, basta procurar empresas que trabalham com telhado colonial e pedir um orçamento, mas se prepare para o susto.
Dessa forma, a construção do telhado embutido é muito mais econômica do que o aparente em decorrência da mão de obra, que não precisa ser especializada, além dos materiais utilizados serem muito mais em conta.
Esse modelo de telhado ainda proporciona uma enorme economia para a edificação, não somente porque o seu custo é menor, mais também porque exige menos de toda a estrutura da casa.
Além do custo, o telhado embutido proporciona um projeto moderno e adequado para projetos para áreas mais estreitas.
Acrescente-se a tudo isso, que é um telhado de simples manutenção, suas telhas são padronizadas e fáceis de encontrar. Ao contrário das telhas cerâmicas que possuem dezenas de fabricantes, cada qual com pequenas variações de medidas o que dificulta, e muito, a substituição de um pelo outro.
Portanto, as principais vantagens da casa com telhado embutido são:
- O custo reduzido;
- Projeto moderno;
- Facilidade de mão de obra;
- Fácil manutenção.
DESVANTAGENS
Na verdade não vemos desvantagens no telhado embutido, uma vez que tanto nesse tipo de telhado como no aparente a manutenção é necessária.
Muitos apontam que o telhado embutido possui um custo oculto devido a necessidade de rufos e calhas.
Porém, além do rufos e calhas podem ser feitas de alvenaria, o telhado aparente também necessita de calhas, porém nesse caso, são calhas que precisam ter um bom acabamento e possuem o custo muito mais elevado.
Outros apontam o desconforto térmico. Porém isso não ocorre pela maior proximidade do telhado com a laje, uma vez que a altura desse tipo de telhado é suficiente para dispersar o calor.
As restrições de acesso é outra questão apontada como desvantagem. Porém, isso só ocorre se as instalações elétricas e hidráulicas não forem projetadas adequadamente, o que, aliás, não altera o custo da instalação.
Por outro lado, se diz que é necessário se impermeabilizar a laje nesse tipo de telhado. No entanto essa necessidade é a mesma do telhado aparente.
Quanto ao estilo você mesmo dará sua opinião vendo os projetos que separamos para você.
Em resumo, a escolha ou não desse tipo de telhado depende mais do gosto de cada um do que do custo.
COMO FAZER UMA CASA COM O TELHADO EMBUTIDO
PROJETO PARA O TELHADO EMBUTIDO
Antes que qualquer coisa o projeto da sua instalação hidráulica já deve estar preparado para o telhado embutido de maneira a facilitar o acesso para manutenção.
O ideal é que a caixa d’agua fique próxima a lateral da parte de trás do telhado.
Se a altura da platibanda for suficiente para comportar a caixa d’agua, e proporcionar o seu acesso, então basta que seja feita uma visita (abertura de acesso) que pode ser na laje ou na platibanda.
Se não for possível, então será necessário fazer uma muro em trono da caixa d’agua, que pode ser da mesma altura ou mais alta que a platibanda, também tendo acesso por uma visita.
Veja um exemplo.

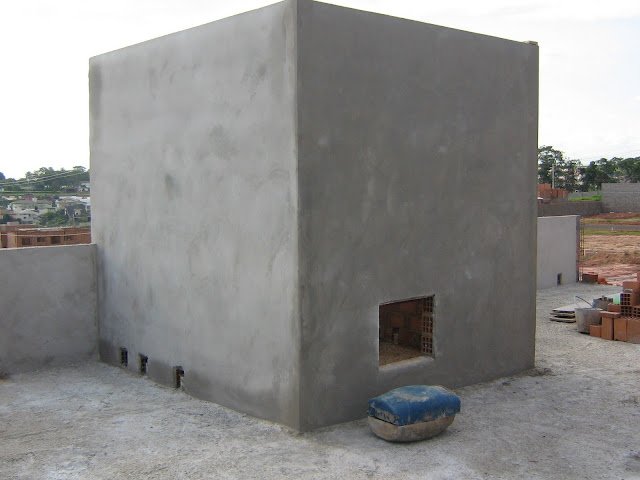

Caixa d’água embutida
![](https://construindoparamorar.com.br/wp-content/uploads/2022/04/acesso-a-caixa-dagua-no-telhado-embutido-3.jpg)

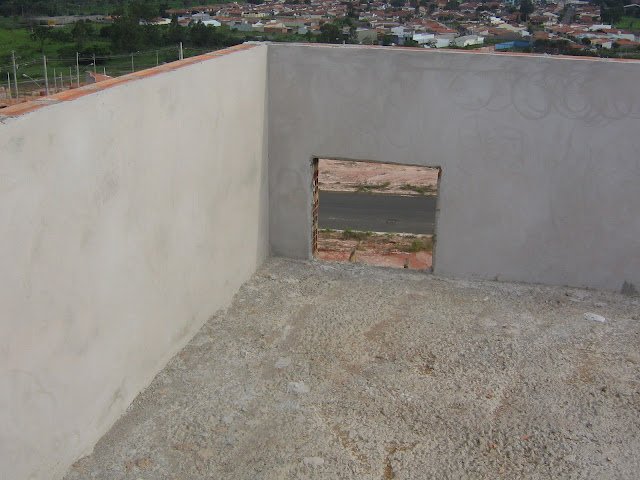

Caixa d’água fora do telhado
![](https://construindoparamorar.com.br/wp-content/uploads/2022/04/acesso-a-caixa-dagua-no-telhado-embutido-2.jpg)
Feito isso é hora de iniciar o telhado.
DEFINIÇÃO DO TIPO DE TELHA
O primeiro passo para se fazer um telhado embutido é definir o tipo de telha que será usado.
Cada tipo de telha tem largura e comprimento diferentes, o que vai influenciar na montagem da estrutura, e, além disso, cada tipo de telha tem uma inclinação específica (caimento) o que vai definir a altura da platibanda, quanto maior o caimento, mais alta ela será.
CAIMENTO DO TELHADO
Telha de fibrocimento recomenda-se uma inclinação mínima de 27% (15°), ou seja, um caimento de 27 cm a cada metro. Veja nesse link as recomendações da Eternit para suas telhas
Vamos a um exemplo prático para calcula a altura da inclinação.
Um telhado que tenha 5m será necessário uma inclinação de 1,35 m de altura (0,27cm x 5m).
Já a metálica a inclinação mínima é de 5%, como você pode conferir aqui
https://www.aecweb.com.br/cls/catalogos/eternit/telha_termoacustica.pdf
ALTURA DA PLATIBANDA
Para definir a altura da platibanda no telhado embutido você deve primeiro calcular a inclinação necessária para o telhado como no exemplo acima.
Não se esqueça que, para definir sua altura da platibanda, também deve considerar a altura da calha, uma vez que as telhas vão ficar acima dela.
Em resumo, a altura da platibanda deve ser, no mínimo, a soma da inclinação do telhado com a altura da calha e mais uma sobra de afastamento.
PLATIBANDA EM DUAS ÁGUAS
As vezes a platibanda pode ficar muito alta devido ao caimento que será necessário para o telhado. Isso pode ocorrer em razão da extensão da laje e o tipo de telha que for usada.
Nesse caso, o ideal é se fazer o telhado em duas águas, ou seja, com caimento para dois lados do telhado ou para o centro.
CÁLCULO DA QUANTIDADE DE TELHAS
Escolhida a telha é hora de calculara a quantidade que vai usar.
A quantidade de telhas irá variar conforme o seu tamanho (comprimento e largura).
Porém, para você ter uma ideia, vamos dar um exemplo de um telhado com tamanho de 10 x 5m usado uma telha de fibrocimento com caimento de 27% (27cm a cada metro) com caimento apenas para um lado. Existem diversas formas de se calcular a quantidade de telhas, mas vamos usar o método a seguir.
O primeiro passo é calcular a altura da inclinação como vimos acima. Nesse caso temos:
(0,27cm x 5m) = 1,35m de altura
Então já temos a altura e o cumprimento. Falta calcular o “pano” que será coberto pelas telhas considerando essa altura.
Nesse caso teremos que calcular um dos lados de um triângulo retângulo, pois temos a altura (1,35m) e o cumprimento (5m) que é a famosa hipotenusa. Não se assuste! Nesse link você faz o cálculo on line
https://calculareconverter.com.br/calcular-hipotenusa/
Usando esse site, temos que a extensão é de 11.180339887499m que arredondamos para 12m..
Agora temos que encontrar a metragem quadrada da área.
Assim, basta multiplicar esse número pelo cumprimento, que no nosso exemplo é 10m, encontramos 120m2 (12m x 10m) que as telhas terão que cobrir.
Não se esqueça de considerar que cada telha tem que se sobrepor às outras, e essa distância é a recomendada pelo fabricante para cada tipo de telha.
SOBREPOSIÇÃO DAS TELHAS
A sobreposição das telhas deve seguir as recomendações do fabricante que, no nosso exemplo, tem uma sobreposição longitudinal mínima 14 cm.
PREPARAÇÃO DAS CALHAS
Se for fazer as calhas de massa elas também já devem estar prontas e impermeabilizadas.
Tanto se for usado rufo de metal ou cordão de massa, deve ser feito um “rasgo” na platibanda para um encaixe da telha para uma melhor vedação.
A MONTAGEM DA ESTRUTURA
Tudo isso preparado se monta a estrutura que, como vimos, pode ser feita de metal ou madeira.
A estrutura com tesoura para telhado embutido já caiu em desuso em razão do seu custo e poder ser substituída por outras formas de montagem.
A estrutura deve estar fixada à laje e à platibanda, preferencialmente, por parafusos galvanizados.
A distância entre as peças que vão receber as terças (peças no sentido contrário à colocação das telhas) varia conforme o tipo de telha, mas, em geral, são colocadas de 2 e 2 metros de distância.
O mesmo acontece entre as distância das terças: depende do tamanho das telhas.
FIXAÇÃO DAS TELHAS NA ESTRUTURA
A fixação das telhas deve seguir as recomendações do fabricante, que não pode deixar de ser seguido para não ter problemas de vazamento no futuro.

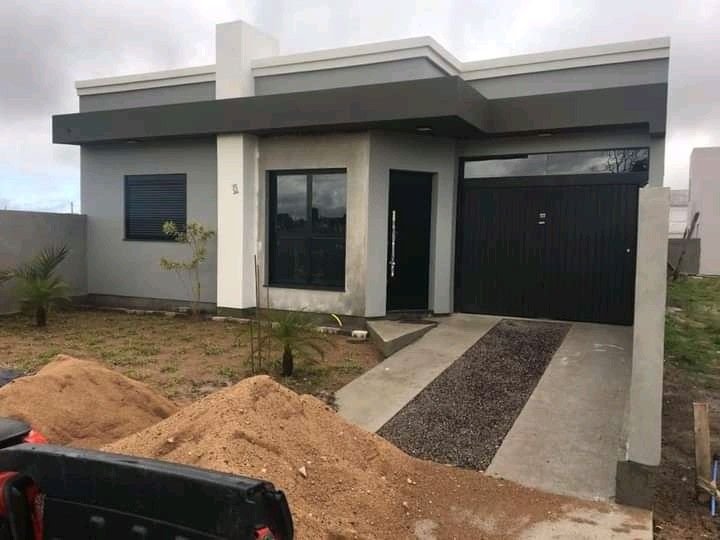

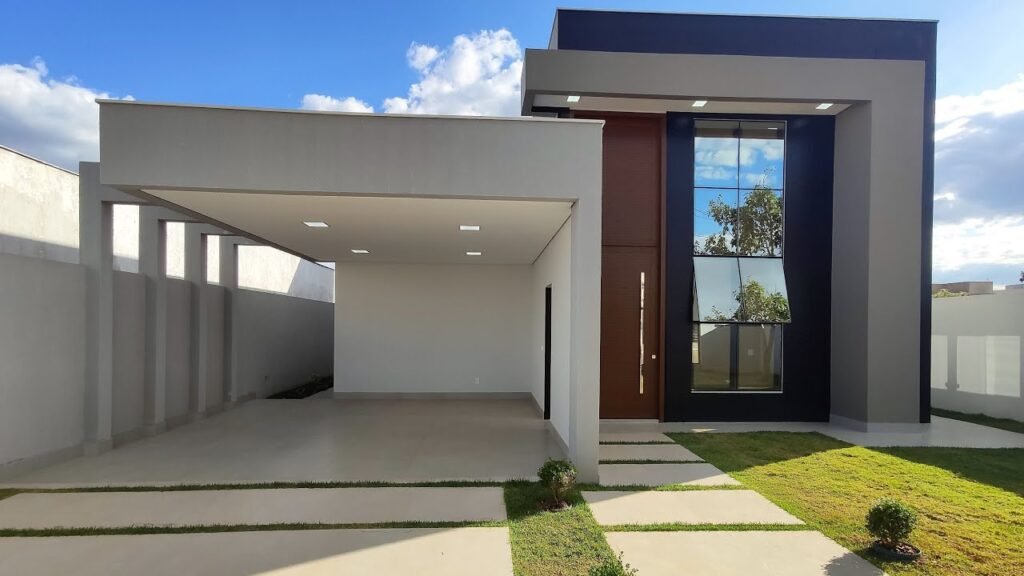

PROJETOS DE CASAS MODERNAS COM TELHADO EMBUTIDO
![Modelos de Casas com telhado embutido](https://construindoparamorar.com.br/wp-content/uploads/2022/04/tipos-de-casas-com-telhado-embutido-5.jpg)
![Modelos de Casas com telhado embutido](https://construindoparamorar.com.br/wp-content/uploads/2022/04/tipos-de-casas-com-telhado-embutido-3.jpg)
![Modelos de Casas com telhado embutido](https://construindoparamorar.com.br/wp-content/uploads/2022/04/tipos-de-casas-com-telhado-embutido-2.jpg)
![Modelos de Casas com telhado embutido](https://construindoparamorar.com.br/wp-content/uploads/2022/04/tipos-de-casas-com-telhado-embutido.png)
![Modelos de Casas com telhado embutido](https://construindoparamorar.com.br/wp-content/uploads/2022/04/tipos-de-casas-com-telhado-embutido.jpg)
![Modelos de Casas com telhado embutido](https://construindoparamorar.com.br/wp-content/uploads/2022/04/tipos-de-casas-com-telhado-embutido-7-1024x768.jpg)
![Modelos de Casas com telhado embutido](https://construindoparamorar.com.br/wp-content/uploads/2022/04/tipos-de-casas-com-telhado-embutido-6.jpg)
![](https://construindoparamorar.com.br/wp-content/uploads/2022/04/casas-terreas-com-pe-direito-alto-3-1024x576.jpg)
![](https://construindoparamorar.com.br/wp-content/uploads/2022/03/AUTOR-1-1024x576.jpg)
VOCÊ TAMBÉM VAI GOSTAR DE LER
![](https://construindoparamorar.com.br/wp-content/uploads/2022/07/Como-construir-em-terreno-com-declive-para-o-fundo.webp)
Como construir em terreno com declive para o fundo
Terreno com declive para o fundo Todo terreno com declive é para o fundo, na verdade é em declive, por que se a inclinação fosse
![seguro habitacional mip dfi](https://construindoparamorar.com.br/wp-content/uploads/2022/07/seguro-habitacional-mip-dfi.jpg)
Seguro Habitacional DFI e MIP
O que é o seguro habitacional DFI e MIP ? O seguro habitacional DFI e MIP nada mais são do que o seguro de Danos
![habite-se (2)](https://construindoparamorar.com.br/wp-content/uploads/2022/06/habite-se-2.jpg)
Habite-se: 14 Questões que Você Precisa Saber
O que é Habite-se? O Habite-se é uma certidão expedida pelas Prefeituras Municipais, que tem por finalidade atestar que a construção foi concluída e que
![SBPE](https://construindoparamorar.com.br/wp-content/uploads/2022/06/POSTER-SITE.jpg)
SBPE: O que é e quando pode ser usado
O que é SBPE? SBPE é o Sistema Brasileiro de Poupança e Empréstimo que foi criado pela Lei nº 4.380/1964 como forma de aumentar os recursos
Onde Simular Financiamento Imobiliário
Conheça os principais Bancos onde você pode fazer o seu financiamento imobiliário. Certamente em um desses tem as condições que vai te agradar. Faça uma
![simulador habitacional caixa](https://construindoparamorar.com.br/wp-content/uploads/2022/06/simulador-habitacional-caixa.jpg)
Como usar o Simulador Habitacional Caixa [Passo a Passo]
Simulador Habitacional Caixa O Simulador Habitacional Caixa é um poderoso instrumento para você utilizar quando pensa em financiar um imóvel. Ele é o primeiro passo
![Beiral de Telhado](https://construindoparamorar.com.br/wp-content/uploads/2022/05/Beiral-de-Telhado.jpg)
Beiral de Telhado Embutido e Aparente
O que é um beiral de telhado? O Beiral de telhado é quando a extensão da laje, ou do telhado, ultrapassa o alinhamento das paredes,
![telha-de-barro](https://construindoparamorar.com.br/wp-content/uploads/2022/05/telha-de-barro.jpg)
Telha de Barro: Tipos e Como Escolher a Telha Ideal
O QUE É TELHA DE BARRO A telha de barro, na verdade, é de cerâmica. O barro (argila) é a matéria prima com que a
![casa térrea moderna com telhado aparente (15)](https://construindoparamorar.com.br/wp-content/uploads/2022/05/casa-moderna-com-telhado-aparente-15.webp)
Casas com Telhado Aparente
O que são Casas com Telhado Aparente? Casas com telhado aparente é um modelo de construção onde as telhas ficam expostas. Os modelos de telhados
![Como Construir uma Casa Passo a Passo](https://construindoparamorar.com.br/wp-content/uploads/2022/05/Como-Construir-uma-Casa-Passo-a-Passo.jpg)
Como Construir uma Casa [Passo a Passo]
Quer ter a sua casa dos sonhos? Então precisa saber o passo a passo de como construir uma casa. A última coisa que qualquer um
![ALVARÁ DE CONSTRUÇÃO](https://construindoparamorar.com.br/wp-content/uploads/2022/05/ALVARA-DE-CONSTRUCAO.jpg)
Alvará de Construção: O Que é e Como Tirar [Simples e Descomplicado]
O que é o Alvará de Construção O Alvará de Construção é autorização da prefeitura para a execução de uma obra ou construção. Nesse documento
![etapas da construção de uma casa](https://construindoparamorar.com.br/wp-content/uploads/2022/05/etapas-da-construcao-de-uma-casa.png)
ETAPAS DA CONSTRUÇÃO de uma Casa: GUIA COMPLETO de como planejar sua obra
PLANEJAR TODAS ETAPAS DA CONSTRUÇÃO DE UMA CASA É O PRIMEIRO PASSO PARA O SUCESSO Ninguém gosta de perder tempo e dinheiro certo? Então, se
